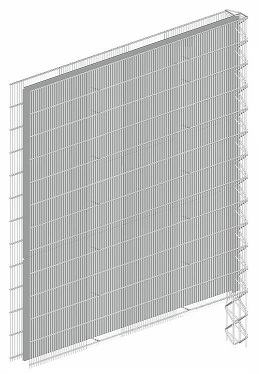

LärmschutzGabione Erweiterungselement
Ein Erweiterungselement wird zum Erweitern/Verlängern eines Grundelements benötigt. Daran können beliebig viele Erweiterungselemente angeschlossen werden. Ein Erweiterungslement beinhaltet 1 Wandsäule, 2 Gittermatten (Maschenweite 25 x 200mm), je nach Elementhöhe ausreichend Lärmschutztafeln, Universalklemmen und Abstandhalter. Standardmäßig werden die Erweiterungselemente zur Einbindung in Ortbetonfundamente in ausreichender Länge geliefert.

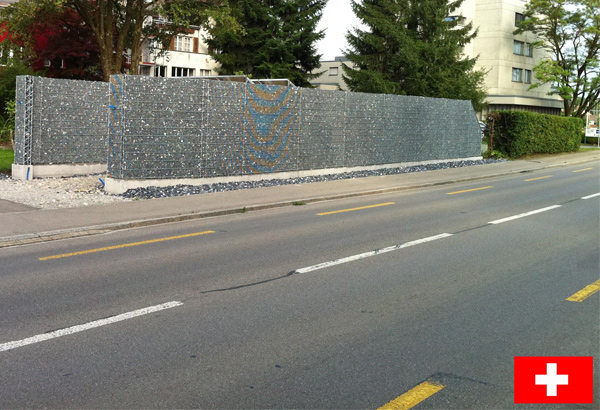

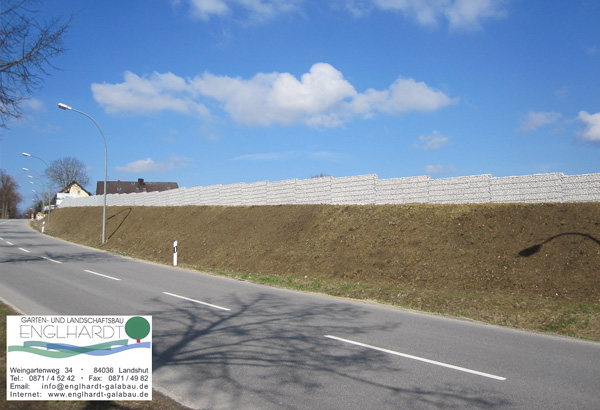

Die LärmschutzGabione wird vor Ort mit Natursteinmaterialien der Größe 32/56 oder 40/60 befüllt.
| Art.Nr. | Höhe Gittermatten/ Wandsäulen | Maschenweite | Tiefe | Länge | Lärmschutz-platten | Universal- Klemmen | Abstandhalter |
|---|---|---|---|---|---|---|---|
| 01 LE 100 |
103 / 150 cm | 25 / 200 mm | 23 cm |
253 cm |
1 x 100 cm | 12 |
10 |
| 01 LE 120 | 123 / 170 cm | 25 / 200 mm | 23 cm | 253 cm | 2 x 60 cm |
12 |
12 |
| 01 LE 140 | 143 / 190 cm | 25 / 200 mm | 23 cm | 253 cm | 1 x 60 cm 1 x 80 cm |
16 |
14 |
| 01 LE 160 | 163 / 210 cm | 25 / 200 mm | 23 cm | 253 cm | 2 x 80 cm | 16 | 16 |
| 01 LE 180 | 183 / 230 cm | 25 / 200 mm | 23 cm | 253 cm | 1 x 80 cm 1 x 100 cm |
16 | 18 |
| 01 LE 200 | 203 / 250 cm | 25 / 200 mm | 23 cm | 253 cm | 2 x 100 cm | 20 | 20 |
| 01 LE 220 | 223 / 270 cm | 25 / 200 mm | 23 cm | 253 cm | 1 x 60 cm 2 x 80 cm |
20 | 22 |
| 01 LE 240 | 243 / 290 cm | 25 / 200 mm | 23 cm | 253 cm | 3 x 80 cm | 20 | 24 |
