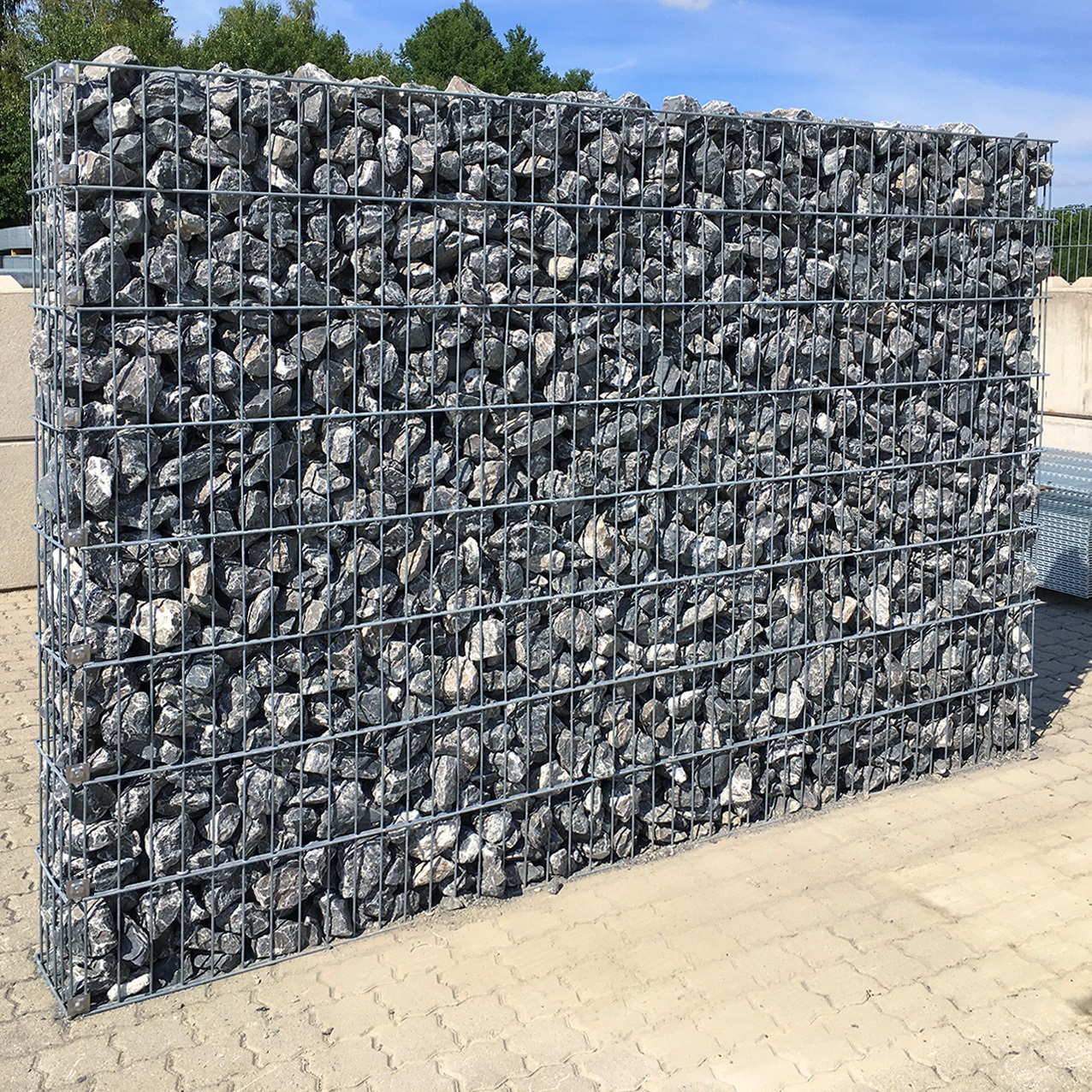

GabionenWand Grundelement
23 cm schmal
Von 63 cm bis 243 cm Höhe erhältlich.

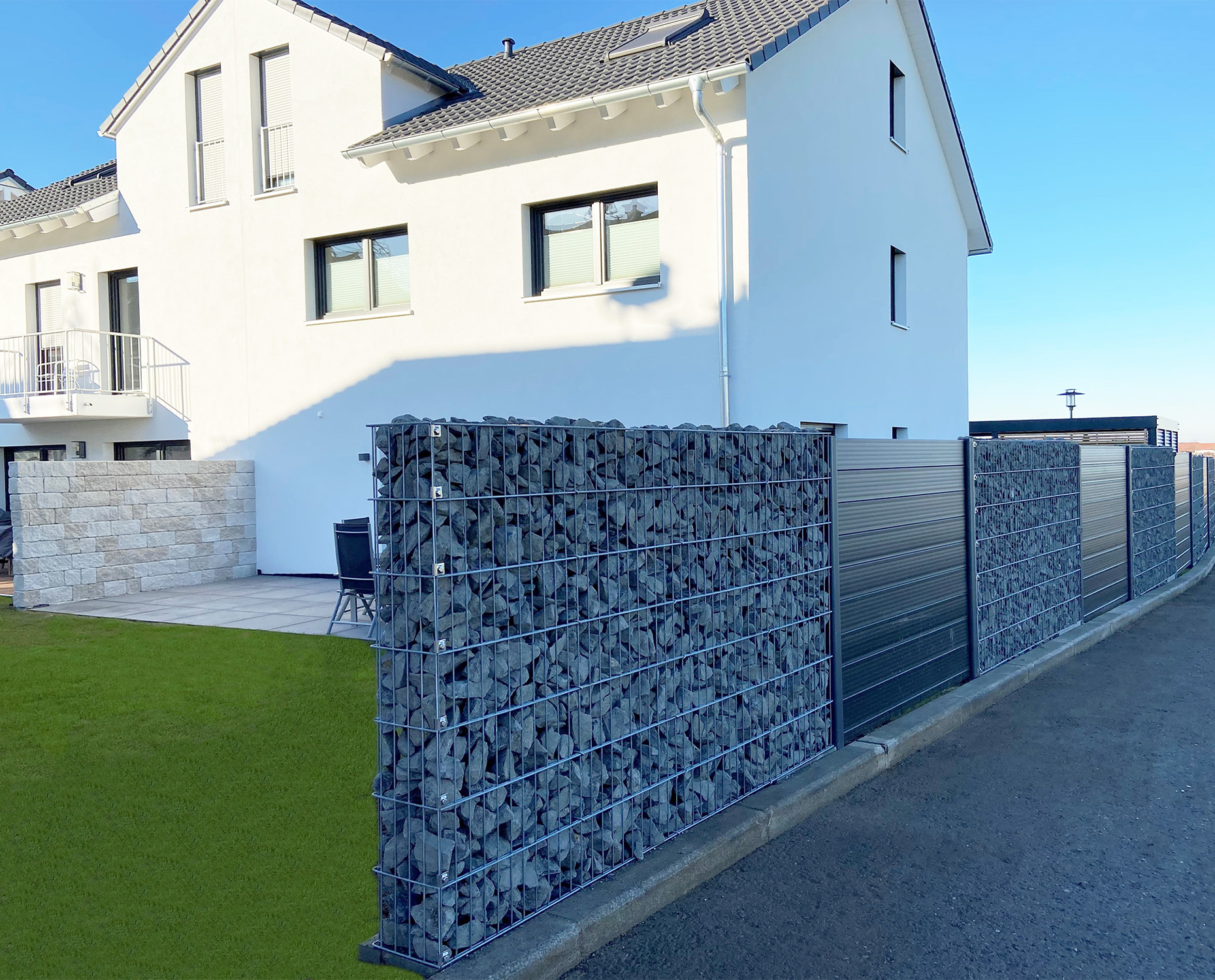

Die optimale Lösung zum Wind- oder Sichtschutz.
Sehr schmal, geringe Maschenweite (50/200 mm) und kleine Steinfüllung. Massiv und doch filigran.
Um eine frei stehende GabionenWand errichten zu können wird zuerst ein Grundelement benötigt. Dieses beinhaltet 2 Wandsäulen, 2 Gittermatten, je nach Elementhöhe 8 bis 20 Universalklemmen und, je nach Elementhöhe 7 bis 30 Abstandhalter. Standardmäßig werden die Grundelemente zur Einbindung in Ortbetonfundamente in ausreichender Länge geliefert. Zur Verlängerung eines Grundelements gibt es passende Erweiterungselemente.
Zur Montage auf bestehende Betonuntergründe sind Wandsäulen mit Anfangs-Fußplatten erhältlich.
Empfohlen wird das Einbringen von Zierkiesen der Sorten 60/90, 60/120 oder 80/120 mm.
* EP1925744, EP1925738, EP1925739
| Art.Nr. Standard mit Fußplatte | Höhe Wandsäulen Standard mit Fußplatte | Maschenweite | Tiefe | Länge | Universal-Klemmen | Abstand-halter | ||
|---|---|---|---|---|---|---|---|---|
| 01 WG 060 | 01 WG F 060 | 63 / 110 cm | 63 / 64 cm | 50 / 200 mm | 23 cm | 253 cm | 8 | 7 |
| 01 WG 080 | 01 WG F 080 | 83 / 130 cm | 83 / 84 cm | 50 / 200 mm | 23 cm | 253 cm | 12 | 9 |
|
01 WG 100 |
01 WG F 100 | 103 / 150 cm | 103 / 104 cm | 50 / 200 mm | 23 cm | 253 cm | 12 | 12 |
| 01 WG 120 | 01 WG F 120 | 123 / 170 cm | 123 / 124 cm | 50 / 200 mm | 23 cm | 253 cm | 12 | 14 |
| 01 WG 140 | 01 WG F 140 | 143 / 190 cm | 143 / 144 cm | 50 / 200 mm | 23 cm | 253 cm | 16 | 16 |
| 01 WG 160 | 01 WG F 160 | 163 / 210 cm | 163 / 164 cm | 50 / 200 mm | 23 cm | 253 cm | 16 | 17 |
| 01 WG 180 | 01 WG F 180 | 183 / 230 cm | 183 / 184 cm | 50 / 200 mm | 23 cm | 253 cm | 16 | 19 |
| 01 WG 200 | - | 203 / 250 cm |
- | 50 / 200 mm | 23 cm | 253 cm | 20 | 22 |
| 01 WG 220 | - | 223 / 270 verstärkt |
- | 50 / 200 mm | 23 cm | 253 cm | 20 | 24 |
| 01 WG 240 | - | 243 / 290 verstärkt |
- | 50 / 200 mm | 23 cm | 253 cm | 20 | 30 |
Gabionenwand Grundelement
verstärkt
Bei der verstärkten Ausführung, ab 220 cm Mattenhöhe werden aus statischen Gründen zusätzlich zwei Rundstähle mit Durchmesser 12 mm und Länge von je 200 cm eingeschweißt.
