GabionenWand23 Zubehör
| Art.Nr. | für Elementhöhe | Abbildung | Produktbezeichnung | Liefereinheit in Stück | Verwendungszweck |
|---|---|---|---|---|---|
| 01 W 110 01 W 130 01 W 150 01 W 170 01 W 190 01 W 210 01 W 230 01 W 240 01 W 270 01 W 290 |
63 cm 83 cm 103 cm 123 cm 143 cm 163 cm 183 cm 203 cm 223 cm 243 cm |
 |

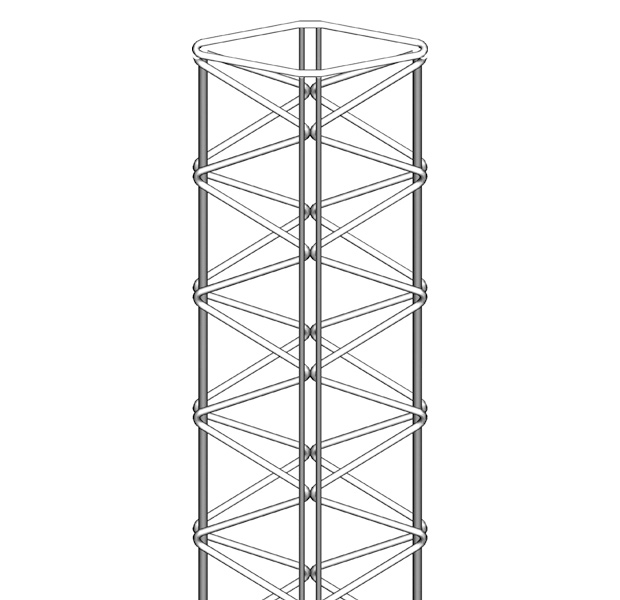

Wandsäule für Grund- und Erweiterungselement Gabionenwand 23 cm breit, feuerverzinkt |
1 | Abschluss für Grund- und Erweiterungs-elemente zum Einbetonieren in Einzelfundamente |
| 01 WA 060 01 WA 080 01 WA 100 01 WA 120 01 WA 140 01 WA 160 01 WA 180 |
64 cm 84 cm 104 cm 124 cm 144 cm 164 cm 184 cm |
 |
Wandsäule für Grund- und Erweiterungs-element Gabionenwand 23 cm breit mit Fußplatte für Elementan- fang und Elementende, feuerverzinkt |
1 | Abschluss für Grund- und Erweiterungs-elemente zur Montage auf tragenden Betonuntergründen |
| 01 WM 060 01 WM 080 01 WM 100 01 WM 120 01 WM 140 01 WM 160 01 WM 180 |
64 cm 84 cm 104 cm 124 cm 144 cm 164 cm 184 cm |
 |
Wandsäule für Grund- und Erweiterungs-element Gabionenwand 23 cm breit mit Fußplatte für Element- mitte, feuerverzinkt |
1 | Verbindung zwischen Grund- und Erweiterungselement zur Montage auf tragenden Betonuntergründen |
| 01 U 023 01 |  |

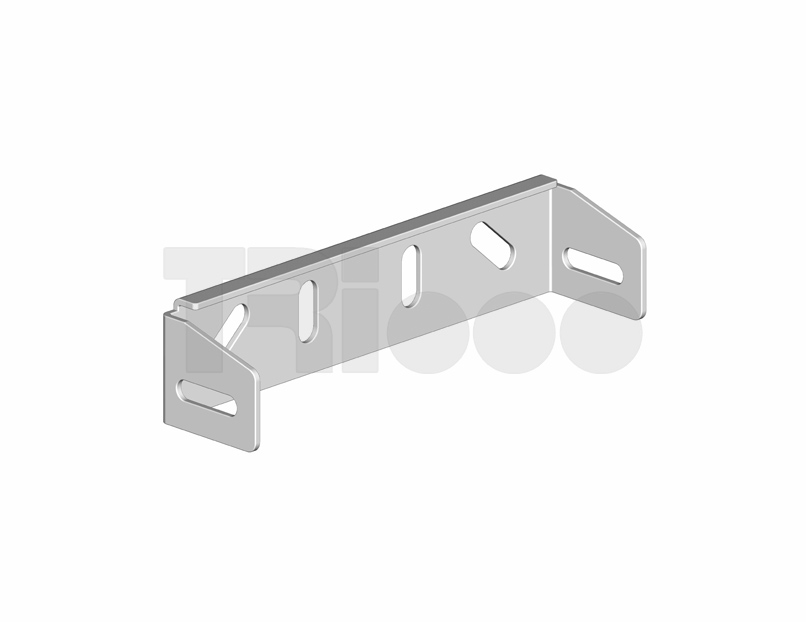

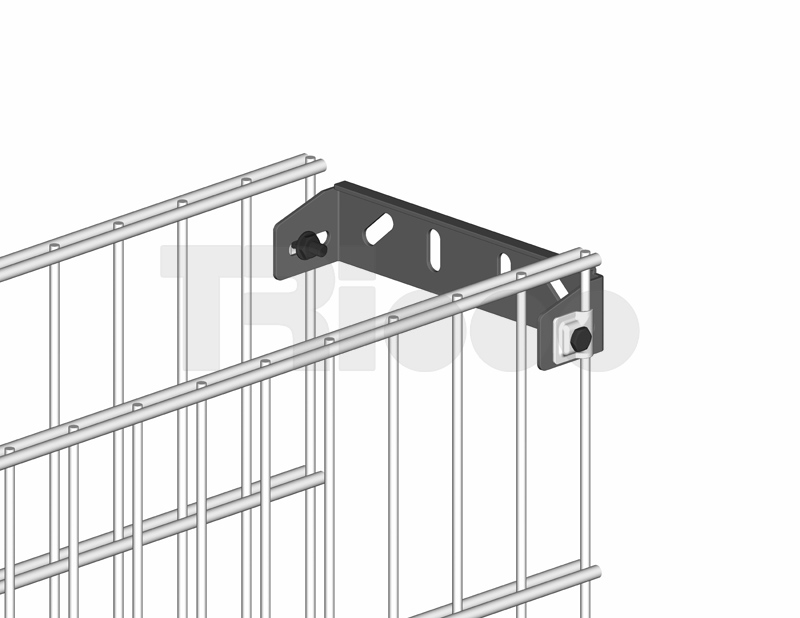

Universalanschluss, Aluminium, inklusive Klemmen, V2A |
1 | Zum Anschluss am massiven/stabilen Bauteilen (z.B. Wand, Säule, etc.) | |
| 01 03 08 01 03 50 |
 |
Biegelammern, verzinkt |
8 50 |
Zur Befestigung von Abdeckungen | |
| 01 A 023 xx |  |
Abstandhalter, Federstahl V2A |
7 / 9 / 12 / 14 / 16 / 17 / 19 / 22 / 24 / 30 | Verhindert ein Ausbeulen der Gittermatten | |
|
01 01 04 |
 |
Universalklemmen Wand, V2A |
4 50 |
Zur Befestigung der Gittermatten an der Wandsäule | |
| 01 S 060 01 01 S 080 01 01 S 100 01 |
 |

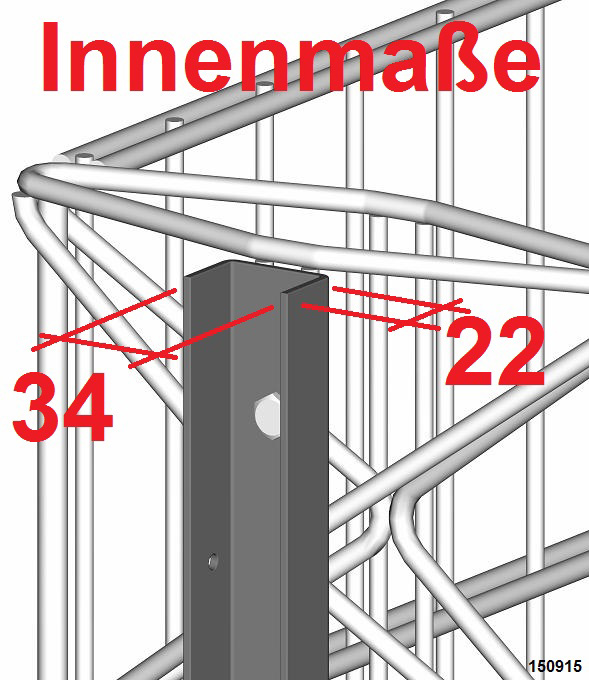

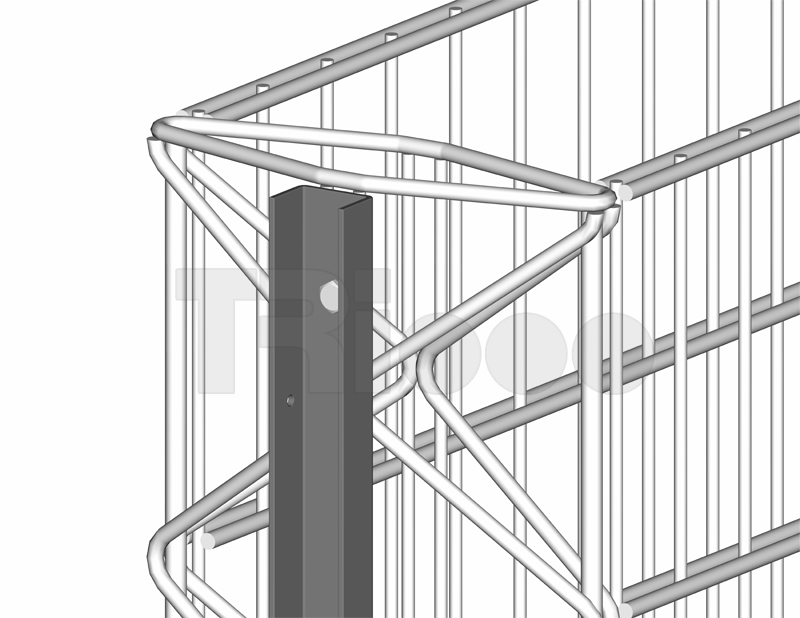

U-Schiene 60 / 80 / 100 cm, Aluminium, Innenmaß ca. 30 mm |
1 | Zur Befestigung von z.B. Holzelementen, inkl. Befestigungssatz |
|
| 01 GH 04 |  |

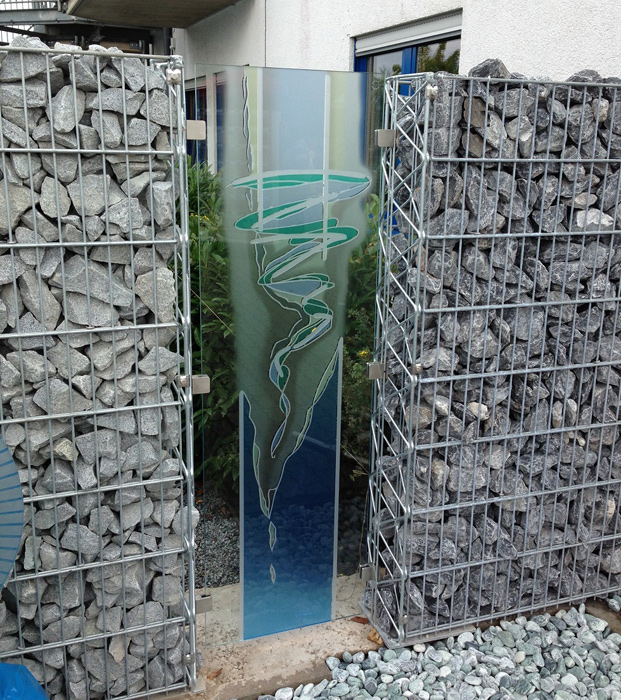

Glashalter V2A, geschliffen, ca. 45 x 45 mm |
4 | Zur Befestigung von ESG 6/8/10mm und VSG 6,76/8,76/10,76mm (Glasstärke angeben) | |
| 01 ZS 400 |  |
Zinkspray 400 ml, spezial hell, ähnlich RAL 9006, "frische Feuerverzinkung" |
1 | entspricht dem Standard ASTM A780 als Instandsetzungsbeschichtung für feuerverzinkte Oberflächen |
